اینورتر

از 0 رای (0)

قطعه  INVERTER KIT  دستگاه‌های ظرفشویی ریلی (رک)  Electrolux استفاده می شود. اینورتر(Inverter) به المان‌هایی گفته می‌شود که جریان مستقیم را به جریان متناوب یا بالعکس تبدیل می‌کند. دلیل این نام گذاری آن است که این دستگاه عمل عکس مبدل برق AC به DC متداول را انجام می‌دهد. درواقع اینورتر یا درایو AC به دستگاهی گفته می‌شود که به کمک آن می‌توان سرعت یک موتور AC سه فاز را کنترل کرد بدون آنکه قدرت و گشتاور موتور کاهش یابد.

کاهش انرژی مصرفی و کاهش هزینه برق، کاهش جریان راه اندازی و در نتیجه طولانی شدن عمر موتور، امکان تغییر سرعت موتور، امکان تغییر جهت حرکت موتور، داشتن حفاظت در برابر اضافه بار، امکان کار موتور در شرایطی که ولتاژ ورودی متغیر است، امکان کنترل از راه دور، ایجاد سرعت بیشتر از سرعت نامی موتور و برنامه‌ریزی کردن حرکت از ویژگی‌های استفاده از اینورتر می‌باشند. اینورتر به صورت هوشمند میزان بار وارده به موتور را تشخیص داده و متناسب با همان بار، به موتور جریان می‌دهد و این جریان در بسیاری از مواقع از جریان نامی موتور کمتر است. دستگاهی الکترونیکی است که بوسیله آن می‌توان سرعت موتورهای سه فاز را تغییر داد.

از آنجایی که در ساختار آنها از قطعات متحرک استفاده نشده در رنج وسیعی از کاربردها استفاده می شوند. از منبع تغذیه کامپیوتر گرفته تا ابزار بزرگ حمل و نقل. همچنین امروزه یکی دیگر از کاربردهای آن ها در صنعت انرژی های تجدید پذیر است و برای تامین جریان AC از منابع DC مانند پانل های خورشیدی یا باتری یا توربین های بادی مورد استفاده قرار می گیرند.

اینورتر ها را با توجه به نوع ورودی به دو دسته تک فاز و سه فار تقسیم بندی می کنند که سه فاز ها بیشتر برای توانهای بالا مرسوم هستند (توان ۳ HP به بالا) که البته خروجی همه آنها سه فاز است.

کاربردی ترین و عام ترین مورد استفاده از اینورتر ها استفاده از آن ها تحت عنوان درایو فرکانس متغیر یا VFD یک سیستم جهت کنترل کردن سرعت چرخش یک موتور القایی با کنترل کردن فرکانس برق اعمال شده یا ولتاژ به موتور الکتریکی است. در این کاربرد اینورتر با یک پل دیودی به صورت یک سیستم یکپارچه استفاده می شود به گونه ای که برق DC مورد نیاز اینوتر از برق AC اصلی تامین می شود که مجموعا به این سیستم درایو می گویند. از آنجا که در این تجهیز اینورتر نقش کلیدی ایفا می کند، بعضی اوقات درایو فرکانس متغیر به نام اینورتر نیز نامیده می شود.



 ویژگی ها و کاربردها:

  • تنظیم کننده سرعت موتور (کنترل دور)
  • تغییر دهنده جهت دور به راحتی و بدون نیاز به کنتاکتور
  • روشن و خاموش نمودن موتور بدون نیاز به قطع و وصل برق اصلی
  • کاهش ضربه‌های مکانیکی و در نتیجه افزایش طول عمر مفید قسمت مکانیکی
  • حفاظت موتور در مقابل افزایش ولتاژ و جلوگیری از آسیب دیدن موتور
  • در اکثر کاربردها حذف کامل جریان راه اندازی موتور
  • کنترل فرایند بهبود یافته با تطبیق جریان خروجی پمپ یا فشار بطور مستقیم با الزامات فرایند، در مقایسه با دیگر اشکال کنترل، تغییرات کوچک می‌توانند به سرعت با یک اینورتر (VSD) اصلاح شوند که عملکرد فرایند را بهبود می‌بخشد. وقتی که دستگاه کنترل میزان تغییراتی را ارائه می‌دهد که بطور نامحدود واقعاً متغیر می‌باشند، احتمال کمتری از نوسان فشار یا جریان وجود دارد.



بطورکلی این قطعه وظیفه کنترل سرعت موتور را بر عهده دارد. این قطعه یک درایو فرکانس متغیر است، که از ولتاژ AC،  ولتاژ AC با دامنه و فرکانس متغیر تولید می کند که برای کنترل سرعت موتور استفاده می شود و موتور فن دستگاه را کنترل می کند. برای عملکرد صحیح باید پارامترهای آن متناسب با دستگاه تعریف و تنظیم شود.

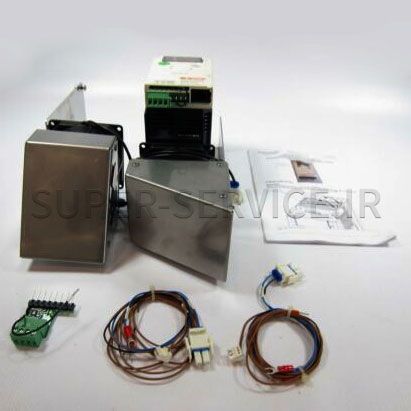

  • نام:  INVERTER; KIT TRANSF ATV11>ATV12; RTC
  • نام دستگاه: RACK DW EL. 90 R/H, R>L, 1&2 SPEED
  • شرکت سازنده: Electrolux Professional
  • مدل‌های بکار رفته: تمامی مدل‌های سری RTC







مشخصات اصلی

  • مدل به کار رفته
    RTC140ELC
  • نوع قطعه
    قطعات الکتریکی
  • تامین‌کننده
    اصلی
