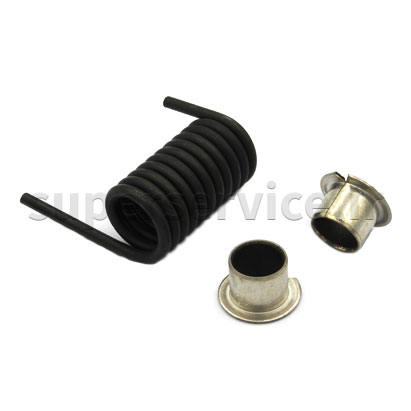

قطعه Left Raising Spring Dal 99 PD-LEIدستگاه‌های گریل پنینی Electrolux استفاده می شود. یکی از پرکاربردترین قطعات فنر هست که همچون پیچ و مهره در هر قطعه ای حتی اسباب بازی ها و وسایل مختلف خانه کاربرد دارد.
فَنَر (Spring) در یک تعریف کلی هر جسمی که دارای خاصیت ارتجاعی یا کشسان باشد فنر نامیده میشود. یعنی اگر جسمی چه در فاز جامد یا مایع یا گاز پس از بارگذاری تغییر شکل دهد و پس از برداشتن بار به حالت اولیه بازگردد فنر نام دارد.
استفاده از فنر های ساده غیر مارپیچی در تاریخ بشر، به صورت فراوان دیده می شود. به عنوان مثال کمان (تیر و کمان) نوعی فنر طبیعی است….
فنر جسمی قابل بازگشت (ارتجاعی) است که برای ذخیره کردن انرژی مکانیکی مورد استفاده قرار می گیرد. به عبارتی دیگر اگر جسمی چه در حالت جامد یا مایع یا گاز پس از قرار دادن بار تغییر شکل دهد و پس از برداشتن آن به حالت اولیه بازگردد فنر نام دارد؛ زمانی که یک فنر نسبت به حالت آزاد خود فشرده یا کشیده می شود نیرویی در جهت مخالف وارد می کند که با تغییر طول فنر متناسب است. فنر ها معمولا از فولاد فنر ساخته می شوند. این فنر از نوع فنر پیچشی است این فنرها دارای دو شاخک هستند. فنر پیچشی که نام تجاری آن Torsion spring است یکی از انواع فنرهایی است که به منظور ذخیره و ارسال انرژی چرخشی ساخته شده است.
این مدل فنرها عکس فنر فشاری و کششی که باید فشرده یا کشیده شوند، با نیروی چرخشی عمل می کنند. به این شکل که در فنر پیچشی، مفتول فنر فشرده یا خم نمی شود. همانطور که از نام آن مشخص است، فنر در حین انجام فرایند برای انتقال انرژی می چرخد. در واقع به منظور عمل کردن باید شاخک های آن را گرفته و در جهت هم به صورت چرخشی در حول مرکز فنر فشار وارد نمود.
این فنر وضعیت دورانی دارد که دو شاخک نیز دارد. در صورتی که این دو شاخک به هم نزدیک شوند فنر جمع می شود. وقتی رها کنیم به شکل اولیه بر می گردند. با این کار در واقع ضحامت خارجی فنر تنگ تر خواهد شد و میزان حلقه های فنر افزایش می یابد. در واقع به فنر در مسیر چرخش فشار وارد میشود و فنر فشار وارد می کند تا به شکل اول برگردد. فنر پیچشی معمولا با چرخیدن حول اهرم طولشان تغییر شکل می دهد. به شکل میله یا تسمه ای است در اتوموبیل هایی مانند فولکس واگن کاربرد دارند. این فنر هم با ضخامت خارجی رابطه معکوسی و با افزایش قطر خارجی فنر قدرت آن کاهش می یابد.
نکته اساسی در این مدل فنر این هست که:
روش کارکرد فنر هموراه باید در مسیر جمع شدن و کاهش ضخامت خارجی باشد. در غیر این صورت فنر پس از مدتی خراب خواهد شد. برای همین در این مدل فنر چپ پیچ بودن و یا راست پیچ بودن فنر حائز اهمیت می باشد و باید به آن توجه کرد. از طرف دیگر باید به ضخامت داخلی فنر نیز توجه کرد زیرا در صورت عدم توجه در این مورد پس از اینکه فنر پیچشی روی کار استفاده شود و تحت فشار پیچشی قرار گیرد از آنجایی که ضخامت خارجی کاهش پیدا می کند درصورتی که فضای کافی نباشد فنر قادر نیست درست کار کند و زاویه های شاخک های فنر تغییر کرده و خراب می شوند. بنابراین هرچه قطر داخلی این فنر لق تر باشد بهتر است به ویژه در مواردی که فنر روی شفت قرار میگیرد.
غالبا سایز فنرهایی که در مسیر موافق پیچش عمل می کنند 3 مدل تغییر را می پذیرند که به صورت زیر است:
- بیشتر شدن میزان حلقه های فنر که به عبارتی با هر گردش 360 درجه در هر کدام از شاخک ها یک حلقه و گام به تعداد تمامی حلقه های موجود افزوده می شود .
- بیشتر شدن طول فنر، به عبارتی با هر بار گردش 360 درجه هر کدام از شاخک ها اندازه طولی فنر به نسبت ضخامت مفتول بیشتر می شود.
- کم شدن قطر میانگین حلقه اصلی فنر، به عبارتی نسبت به بیشتر شدن میزان حلقه ها، ضخامت متوسط حلقه کم می شود.
همانطور که گفته شد یکی از مهمترین کاربردهای این فنر استفاده در درب دستگاه های می باشد و در این دستگاه هم در قسمت لولای دستگاه استفاده شده است و از آنجایی که جهت این نوع فنر مهم است، توجه کنید که این فنر در سمت چپ سیستم درب استفاده می شود.
- نام: SPRING, LEFT( FROM 99)
- نام دستگاه: PANINI GRILL-2 RIBBED/RIBBED 515 MM
- شرکت سازنده: Electrolux Professional
- طول: 4.06 سانتی‌متر
- عرض: 4.45 سانتی‌متر
- ارتفاع: 2.16 سانتی‌متر
- وزن: 45 گرم
- مدل‌های بکار رفته: تمام مدل های سری PGRRD و DG
