فیلتر RLC

از 0 رای (0)

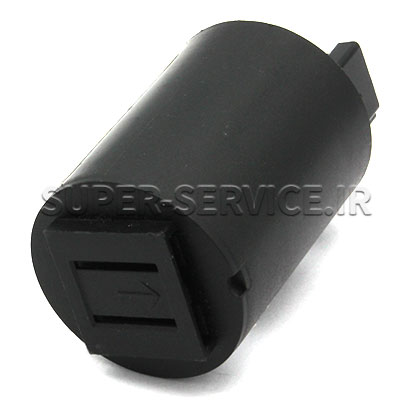

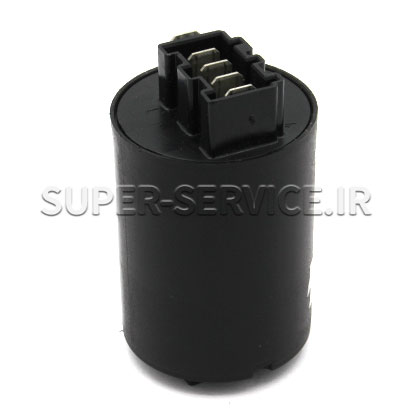

قطعه FILTER-1PH دستگاه‌های ظرفشویی Electrolux استفاده می‌شود.

همان طور که براى صاف کردن مایعات، هوا و … از فیلترهای معمولی مکانیکی مانند یک لایه نازک کاغذى، پارچه اى، پلاستیکى و… استفاده می شوددر مدارات الکترونیکی نیز از مدارهایی متشکل از سلف، خازن، مقاومت و…. استفاده می شود تا بتوانند فرکانس های اضافی که از دید طراح مزاحم به حساب می آیند حذف و یا حداقل کم رنگ تر کنند تا در نتیجه توان فرکانس مطلوب بیشتر از توان فرکانس نامطلوب شود.

با کمک گرفتن از انواع فیلترها می توانیم فرکانس هایی را که نیاز نداریم از بین راه حذف کنیم و تنها به فرکانس یا فرکانس هایی که نیاز داریم اجازه عبور و رفتن به خروجی را بدهیمپس به طور کلی می توان گفت وظیفه اصلی یک فیلتر الکترونیکی تصفیه فرکانس مطلوب (فرکانس دلخواه) از فرکانس نامطلوب (فرکانس مزاحم) است. در واقع حذف نویز اساس کار فیلترهاست که با جداسازی سیگنال ها بر اساس فرکانس صورت می گیرد.

فیلتر، مداری است که برای اصلاح، تغییر شکل یا حذف بخشی از فرکانس‌های ناخواسته یک سیگنال الکتریکی یا همه آن‌ و عبور سیگنال‌های مورد نظر به‌کار می‌رود. به عبارت دیگر، فیلترها، سیگنال‌های ناخواسته را فیلتر می‌کنند و یک فیلتر ایده‌آل، سیگنال‌های ورودی سینوسی مورد نظر را جدا کرده و از خود عبور می‌دهد. در کاربردهای فرکانس پایین (تا 100kHz)، فیلترهای پسیو معمولاً از مدارهای RC (مقاومت-خازن) ساخته می‌شوند، در حالی که فیلترهایی با فرکانس بالاتر (بیشتر از 100kHzمانند این فیلتر معمولاً از مدارهای RLC (مقاومت-سلف-خازن که به صورت سری یا موازی به هم متصل شده اند) تشکیل می‌شوند.

فیلترهای پسیو (Passive filters)، از اجزای پسیوی مانند مقاومت‌ها، خازن‌ها، سلف‌ها تشکیل می‌شوند و عناصر تقویت‌کننده‌ای مانند ترانزیستور، تقویت‌کننده و… ندارند. بنابراین، بهره‌ای نیز ندارند و سطح خروجی آن‌ها همیشه کمتر از ورودی است.

این قطعه، قطعه ای غیرفعال (پسیو) است که از آن به منظور حذف نوسانات هدایت شده از طریق تغذیه ورودی و خطوط سیگنال استفاده می شود. از این فیلتر میتوان به منظور حذف نویزها و نوسانات ایجاد شده توسط قطعات یا تجهیزات دیگر و ایمن سازی دستگاه در مقابل آنها استفاده کرد. این  فیلتر تک فاز است و  در ورودی برق دستگاه قرار می‌گیرد .

  • نام:  INDUCTIVE-CAPACITIVE FILTER;SINGLE PHASE
  • نام دستگاه: HOOD TYPE DISHWASHER, 1200D/H
  • شرکت سازنده: Electrolux Professional
  • طول:   10.54 سانتی‌متر
  • عرض: 8.26 سانتی‌متر
  • ارتفاع: 5.21 سانتی‌متر
  • وزن:  91 گرم
  • مدل‌های بکار رفته: مدل های سری  NHT، EHT

ET7ADP, EUCAI, EUCAI60, EUCAICL, EUCAICLG, EUCAICLW, EUCAIDD, EUCAIDP, EUCAIDPJ, EUCAIDPJ60, EUCAIDPNW, EUCAIG, EUCAIML, EUCAIMLG,  EUCAIUSPH6, EUCAIWL, EUCI, EUCIDDC, EUCIM, EUCIM60, FL620EAG, LS10EA, LS14EA, LS6, LS9, LU700ADP, LU700ADPWS, LU700PDP, LU7ADP, LU7ADPWS, LU7PDP, NUCAIG, WT37, WT37 / 4.5, WT37J50, WT37J60, WT37LEV/9, WT38, WT38 / 4.5, WT38 / 4.5NW, WT38 / 60, WT38 / M60, WT38 DD, WT38 MED, WT38/M50, WT38C, WT38C60, WT38M50/4, WT38M60/4, WT38PM50, WT38PM60, WT38TDE, WT38WL, WT55, WT65, WTU40ADP, WTU40ADPDG, WTU40ADPWS, WTU40PDP









مشخصات اصلی

  • مدل به کار رفته
    NHT
  • نوع قطعه
    فیلتر ، قطعات الکتریکی
  • تامین‌کننده
    اصلی
