قطعه   NONRETURN VALVE دستگاه‌های ظرفشویی رک (ریلی) Electrolux استفاده می شود. شیر یک طرفه (به انگلیسی: Check valve) گونه‌ای از شیرهای صنعتی است که در آن سیال(گاز یا مایع) تنها می‌تواند در یک جهت حرکت کند و در صورت برگشت سیال، مسیر حرکت مسدود می‌شود. این شیرها در تجهیزات مختلف صنعتی مانند پمپ‌ها، جک‌های هیدرولیک، تجهیزات نیروگاهی و صنایع شیمیایی کاربرد دارد.

شیر یک طرفه که به آن چک ولو (Check Valve) یا شیر خودکار نیز گفته می شود و این شیرها از لحاظ عملکردی در دو نوع کلی شیر یک طرفه دریچه ای و شیر یک طرفه سوپاپی تولید می گردند که گاها در بازار با نام های شیر یک طرفه دوتایی، پیستونی و دوتایی نیز شناخته می شوند.

شیر یک طرفه دارای جهت حرکت سیال می باشد. تنها شیری که نیاز به اپراتور ندارد شیر یک طرفه می باشد. یک از مزایای شیر یک طرفه این است که اکر فشار سیال در ورودی شیر به حد لازم نرسد شیر عمل نخواهد کرد.

شیر یک طرفه به دلیل عدم اپراتور برای کنترل سیال نوعی از شیرهای کنترلی صنعتی گفته می شود که تنها سیال را از یک طرف شیر عبور می کند و برگشت سیال در مخالف این مسیر امکان پذیر نیست و هنگام نصب شیر باید به فلش رو شیر توجه نمود بدلیل اینکه سیال تنها در جهتی که مشخص شده عبور می کند و معمولا همراه با شیر های کشویی از شیر یکطرفه استفاده می کنند که بدون اپراتور کنترل سیال در فشار پایین امکان پذیر باشد و شیرهای یک طرفه در متریال های برنج، چدن، فولاد، استیل، نیکل آلومینیوم برنز تولید می شود، شیر یکطرفه به دو نوع کلی سوپاپی و لولایی دسته بندی می شوند.

شیر یکطرفه یکی از اجزای بسیار مهم در سیستم لوله کشی است که با عبور سیالات مانند مواد مایع و گازها در ارتباط هستند. شیر یکطرفه همانطور که از نام آن پیداست وسیله ای است که به سیالات اجازه می دهد فقط در یک مسیر حرکت کنند و از جریان معکوس آن ها در خط لوله جلوگیری می کند. این شیر از جمله قطعاتی است که به صورت خودکار عمل می کند، یعنی هیچگونه دسته شیر مانندی در خارج از آن به منظور باز و بسته کردن شیر وجود ندارد.

نحوه عملکرد شیر یکطرفه به این صورت است که دیسک داخلی آن که در واقع سبب باز شدن شیر یکطرفه می شود، به سیالات اجازه می دهد که فقط به سمت جلو حرکت کنند.



حال زمانی که سرعت جریان سیال به سمت جلو کاهش پیدا کرده و یا کلاً مسیر حرکت سیال برعکس شود، دسیک به صورت خودکار بسته می شود. از این طریق سبب مسدود شدن شیر یکطرفه و مانع حرکت مواد خواهد شد.

·       ولوهای یکطرفه (Non Return Valve)

مسیربازگشت جریان درشیر یکطرفه مسدود میباشد که بمنظورسیستم پایپینگ نصب میشوند تا فقط به جریانی که درمسیرجلورونده وجود دارد،اجازه عبور داده شود.مسیرجریان درحالت برگشت ازداخل ولوهای یکطرفه مسدود می باشد.عملکرد شیرهای یکطرفه فقط توسط نیروی عکس العمل حاصله سیال بوده وبه هیچگونه محرکی جهت باز وبسته شدن خود نیازندارد.شکل مقابل یک شیر یک طرفه را نشان می دهد.

·       دلایل استفاده از شیر یکطرفه Non-return Valve

1.  جهت محافظت از برخی تجهیزات حساس و تاثیر پذیر از برگشت جریان مانند جریان سنجها،صافی ها و شیرهای کنترل

2.  جهت جلوگیری از تاثیر فشار حاصله از نیروی هیدرولیکی بر روی قطعات،یکی از این نیروها ضربه قوچ می باشد این نیروهای هیدرولیکی می توانند باعث ایجاد موجی از فشار گردیده و آنقدر لاینها و قطعات را باخود بالا و پایین ببرند تا انرژی خود را تخلیه نمایند.

3.  جلوگیری از برگشت سیال در هنگام توقف فرایند

4.  جلوگیری از برگشت سیال تحت نیروی ثقل خود

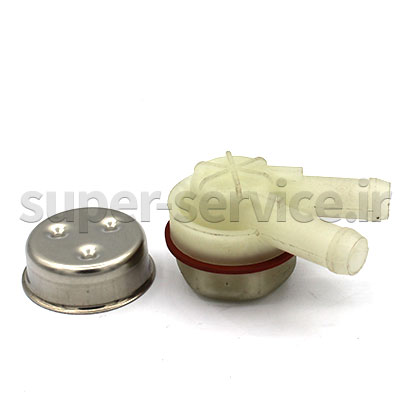

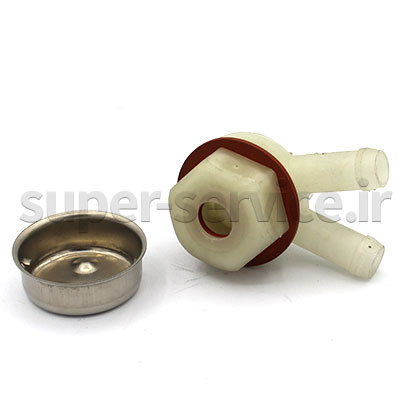

  • نام:  NONRETURN VALVE; HIGH TEMPERATURE
  • نام دستگاه: UTENSIL/DISHW. 65B/H,DRAIN P,ATM.BOILER
  • شرکت سازنده: Electrolux Professional
  • طول: 10.54  سانتی‌متر
  • عرض: 12.19  سانتی‌متر
  • ارتفاع: 4.19 سانتی‌متر
  • وزن: 45  گرم
  • مدلهای بکار رفته:   تمام مدل‌های سری  WTC/ RTC/ NRTC / NUC / NRT

مشخصات اصلی

  • نوع قطعه
    قطعات الکتریکی ، سایر شیرها
  • تامین‌کننده
    اصلی
  • مدل به کار رفته
    RTC140ELC ، WTM165 ، ECRT200ERB ، NUCDP ، WT65BWS ، WT55 ، NERT10ERB ، ECRT200LB ، NUC1DP ، NUC3DP ، RTC140ELC ، WT65EB ، WTC140ERB ، WTCS90ERB ، WTCS180ERB ، WTCS250ERB
