ترموستات محافظ

از 0 رای (0)

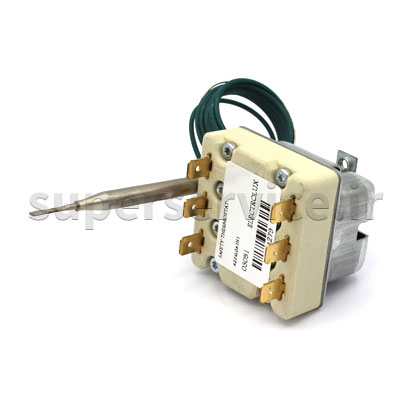

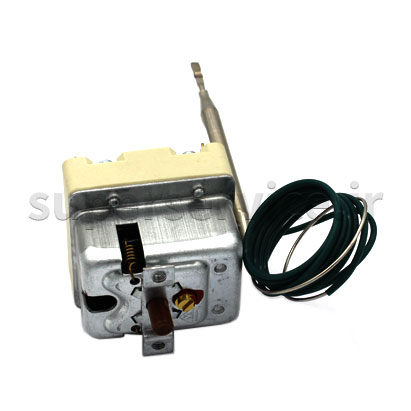

قطعه  SAFETY THERMOSTAT در دستگاه سرخ‌کن Electrolux استفاده می‌شود. ترموستات (Thermostat)  یک سنسور یا سوئیچ دمای الکترومکانیکی جالب است و اساساً از دو فلز مختلف مانند نیکل، مس، تنگستن یا آلومینیوم تشکیل می‌شود که به یکدیگر متصل شده‌اند و یک نوار دو فلزی را تشکیل می‌دهند. با در معرض گرما قرار گرفتن نوار، به دلیل مقادیر متفاوت میزان انبساط خطی این دو فلز غیرمشابه، حرکت خمشی مکانیکی در فلزها رخ خواهد داد.

از نوار دوفلزی به تنهایی می‌توان به عنوان یک سوئیچ یا کلید الکتریکی یا یک راه‌حل مکانیکی برای عملکرد سوئیچ الکتریکی در کنترل ترموستاتیک یا کنترل المنت‌های گرمایش آب در بویلرها، کوره‌ها، تانکرهای ذخیره آب گرم و نیز سیستم خنک‌کننده رادیاتور خودرو استفاده کرد.

شکل زیر ساختار یک ترموستات دو فلزی را نشان می‌دهد.

ترموستات از دو فلز متفاوت (از نظر مشخصات گرمایی) تشکیل شده است که به صورت پشت به پشت به یکدیگر متصل شده‌اند. وقتی هوا سرد باشد، کنتاکت‌ها بسته هستند و جریان از ترموستات عبور می‌کند. اما هنگامی که هوا گرم شود، یکی از فلزها نسبت به فلز دیگر منبسط‌تر شده و نوار متشکل از دو فلز به سمت بالا (یا پایین) خم می‌شود و با باز شدن کنتاکت‌ها از عبور جریان از ترموستات جلوگیری می‌شود.

پس بطور کلی می توان گفت ترموستات محافظ دستگاهی است که برای نگه داشتن دمای یک سامانه در یک محدوده مشخص به کار می‌رود. در واقع در صورتی که دمای دستگاه از محدوده 245 درجه سانتی‌گراد خارج شود به صورت اتوماتیک ترموستات مدار را قطع می‌کند تا دما در این درجه ثابت شود و بالاتر نرود و موجب آسیب به دستگاه یا آتش‌سوزی نگردد.

  • نام:  SAFETY THERMOSTAT, 230C
  • نام دستگاه: 7LITRE GAS FRYER TOP 400 MM
  • طول:   12.32 سانتی‌متر
  • عرض: 10.80  سانتی‌متر
  • ارتفاع:  6.10 سانتی‌متر
  • وزن:  181 گرم
  • شرکت سازنده: Electrolux Professional
  • مدل‌های بکار رفته: KFH/G1, KFH/G1EL, KFH/G1ELH  , KFR/G1E, KFR/G2F, MF/G1S07, MF/G2D07, MFR/G1S07, MFR/G2D07, OF/G1S07, OFR/G1S07, OFR/G2D07, PFR/G1S14, PFR/G1S14HV, PFR/G2D14, PFR/G2D14HV, QFH/G1, QFH/G1EL, QFH/G1ELH, QFR/G1E, QFR/G2F, RF/G1S07, RF/G2D07, RFR/G1S07, RFR/G2D07, TF/G1S07, TF/G2D07, TFR/G1S07, TFR/G2D07



مشخصات اصلی

  • مدل به کار رفته
    E7FRGD1B00
  • نوع قطعه
    ترمومتر و ترموستات
  • تامین‌کننده
    اصلی
