قطع کننده مدار اتوماتیک

از 0 رای (0)

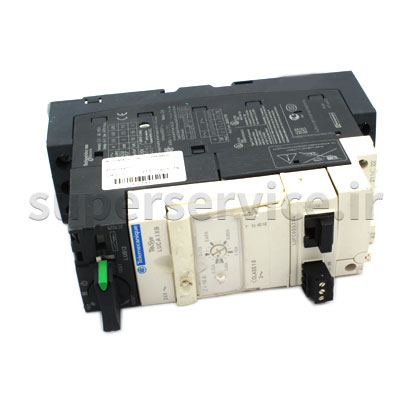

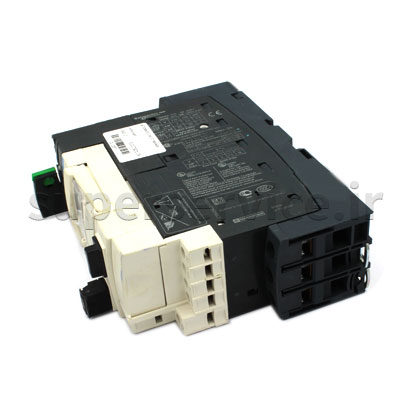

قطعه   AUTOMATIC CIRCUIT BREAKER دستگاه‌های ظرفشویی رک (ریلی) Electrolux استفاده می شود. این قطعه یک کلید قطع خودکار با قابلیت تنظیم جریان می باشد. کلید قطع وسیله ای است که به طور خودکار، دستی و یا کنترل از راه دور تحت شرایط عادی و یا وقوع خطاهایی از قبیل اضافه جریان، اتصال کوتاه و غیره قطع و وصل می نماید. در کلید قطع، کلید الکترومکانیکی و مکانیسم رله هنگام عبور یک جریان غیرایمن (اضافه بار یا اتصال کوتاه)، مدار متصل به خود را قطع می نماید. در این روش، کلید قطع با قطع مدار متصل به خود از منبع تغذیه در حین وقوع خطاهای مختلف مانند اضافه بار یا اتصال کوتاه از مدار محافظت می کند.

این قطعه محصول شرکت اشنایدر و تولید آلمان است. این کلید قطع کننده در مدار پمپ شستشو و موتور CU متصل می شود و بعنوان محافظ و واحد کنترل راه انداز ،  سر مدار پمپ نصب می گردد.

بطور کلی این قطعه یک کنترلر و محافظ موتور است که در تمامی موتورهای سه فاز قابل استفاده است.

استفاده از این قطعه برای راه اندازهای موتور در زمان اضافه بار و اتصال کوتاه یکی از الزامات اساسی حفاظتی است که کاربرد اصلی آن را در موارد زیر می توان بیان کرد:

  • محافظت در برابر خرابی فاز و عدم تعادل فاز
  • حفاظت از خطای زمین
  • محافظت در برابر اضافه بار و اتصال کوتاه
  • تنظیم مجدد دستی



  • نام:  AUTOMATIC CIRCUIT BREAKER
  • نام دستگاه: RACK DW EL. 90 & 140 & 180 & 220 & 250 R/H, L>R,2 SP,ESD,PRESS
  • شرکت سازنده: Electrolux Professional
  • توان موتور:   0.25kW at 400...440 V AC 50/60 Hz
  • محدوده تنظیم جریان موتور: 0.35A-1.4A
  • ولتاژ: 24VAC
  • طول: 6.6 سانتی‌متر
  • عرض: 4.8 سانتی‌متر
  • ارتفاع: 9.6 سانتی‌متر
  • وزن: 250 گرم
  • مدل‌های بکار رفته:   تمام مدل های سری WTC و RTC



مشخصات اصلی

  • تامین‌کننده
    اصلی
  • مدل به کار رفته
    RTC140ELC ، WT65EB ، WTC140ERB ، WTCS90ERB ، WTCS180ERB ، WTCS250ERB
  • نوع قطعه
    قطعات الکتریکی
