ترموستات محافظ

از 0 رای (0)

قطعه  Limit control در قسمت خشک‌کن دستگاه‌های ظرفشویی Electrolux استفاده می‌شود. ترموستات (Thermostat) یک سنسور یا سوئیچ دمای الکترومکانیکی جالب است و اساساً از دو فلز مختلف مانند نیکل، مس، تنگستن یا آلومینیوم تشکیل می‌شود که به یکدیگر متصل شده‌اند و یک نوار دو فلزی را تشکیل می‌دهند. با در معرض گرما قرار گرفتن نوار، به دلیل مقادیر متفاوت میزان انبساط خطی این دو فلز غیرمشابه، حرکت خمشی مکانیکی در فلزها رخ خواهد داد.

از نوار دوفلزی به تنهایی می‌توان به عنوان یک سوئیچ یا کلید الکتریکی یا یک راه‌حل مکانیکی برای عملکرد سوئیچ الکتریکی در کنترل ترموستاتیک یا کنترل المنت‌های گرمایش آب در بویلرها، کوره‌ها، تانکرهای ذخیره آب گرم و نیز سیستم خنک‌کننده رادیاتور خودرو استفاده کرد.

شکل زیر ساختار یک ترموستات دو فلزی را نشان می‌دهد.

ترموستات از دو فلز متفاوت (از نظر مشخصات گرمایی) تشکیل شده است که به صورت پشت به پشت به یکدیگر متصل شده‌اند. وقتی هوا سرد باشد، کنتاکت‌ها بسته هستند و جریان از ترموستات عبور می‌کند. اما هنگامی که هوا گرم شود، یکی از فلزها نسبت به فلز دیگر منبسط‌تر شده و نوار متشکل از دو فلز به سمت بالا (یا پایین) خم می‌شود و با باز شدن کنتاکت‌ها از عبور جریان از ترموستات جلوگیری می‌شود.

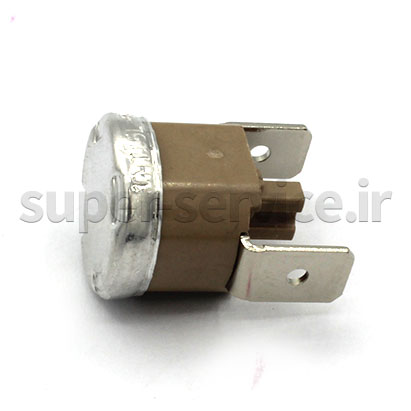

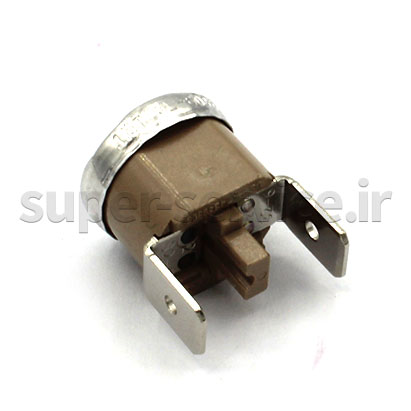

این قطعه یک قطع کننده مدار دمایی (ترموستات محافظ حرارتی) می باشد. در واقع در صورتی که دمای دستگاه از محدوده 150 درجه سانتی‌گراد خارج شود به صورت اتوماتیک مدار را قطع می‌کند تا دما در این درجه ثابت شود و بالاتر رفتن آن موجب آسیب به دستگاه نشود.

  • نام:  CAPACITOR, 2MF
  • نام دستگاه: EL. DRYING TUNNEL-CORNER-L>R-RT OVS
  • شرکت سازنده: Electrolux Professional
  • مدل‌های بکار رفته: تمامی مدل های سری AOS



مشخصات اصلی

  • نوع قطعه
    ترمومتر و ترموستات
  • مدل به کار رفته
    ADTRTER6 ، CDTRTAEL
  • تامین‌کننده
    اصلی
