برد اتصالات

از 0 رای (0)

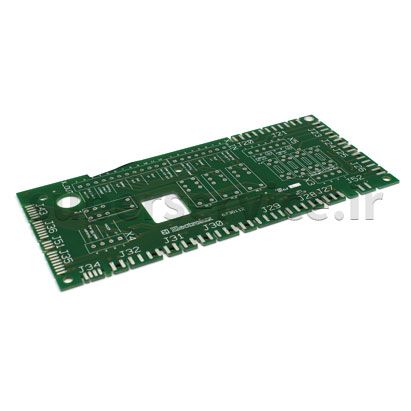

قطعه  PCB دستگاه‌های ظرفشویی ریلی (رک) Electrolux استفاده می شود.    pcb مخفف printed circuit board است. تمامی مدار‌هایی که شما در سیستم‌های خانگی، صنعتی و... می‌بینید از مدار چاپی (PCB) و قطعات الکترونیکی تشکیل شده اند.

مدار چاپی به منظور سرعت در ساخت برد‌های الکترونیکی ساخته شده است. یک مدار چاپی تشکیل شده است از یک برد نارسانا که به وسیله سطحی از مس پوشانده شده که این مس‌ها همان سیم‌هایی است که قطعات الکترونیکی مدار را به همدیگر مرتبط می‌سازد.

مدار چاپی دارای مزایای زیر است: ۱- سرعت تولید بالا می‌رود. ۲- احتمال خطای ساخت به حداقل می‌رسد. ۳- مدار کم‌تر نویز می‌گیرد و درنتیجه بهتر عمل می‌کند. ۴- حجم مدار کم می‌شود. ۵- به زیبایی مدار کمک می‌کند.

بُرد مدار چاپی شامل مجموعه‌ای از مدارهای الکتریکی بوده و می‌تواند یک طرفه (یک لایه مس)، دو طرفه (دو لایه مس) و یا حتی چند لایه باشد؛ بطوریکه قطعات الکترونیکی مانند مقاومت، خازن، آی سی و … بر روی آن مونتاژ شده و جهت استفاده در تجهیزات الکترونیکی بکار می‌رود.

این قطعه برد مدار چاپی برد ارتباطی دستگاه است و فقط برخی ورودی و خروجی ها به آن متصل می شوند و از طریق اتصال به برد اصلی با برد اصلی دستگاه کنترل می شوند و در واقع این برد فقط نقش پل ارتباطی بین ماژول ها و برد اصلی را به عهده دارد.

  • نام:  PCB
  • نام دستگاه: RACK DW EL. 90 & 140 & 180 & 220 & 250 R/H, L>R,2 SP,ESD,PRESS.
  • شرکت سازنده: Electrolux Professional
  • طول:   23.24 سانتی‌متر
  • عرض: 27.43 سانتی‌متر
  • ارتفاع: 8.96 سانتی‌متر
  • وزن:  1361 گرم
  • مدل‌های بکار رفته:   تمام مدل های سری WTC و RTC







مشخصات اصلی

  • تامین‌کننده
    اصلی
  • نوع قطعه
    برد
  • مدل به کار رفته
    RTC140ELC ، WTC140ERB
